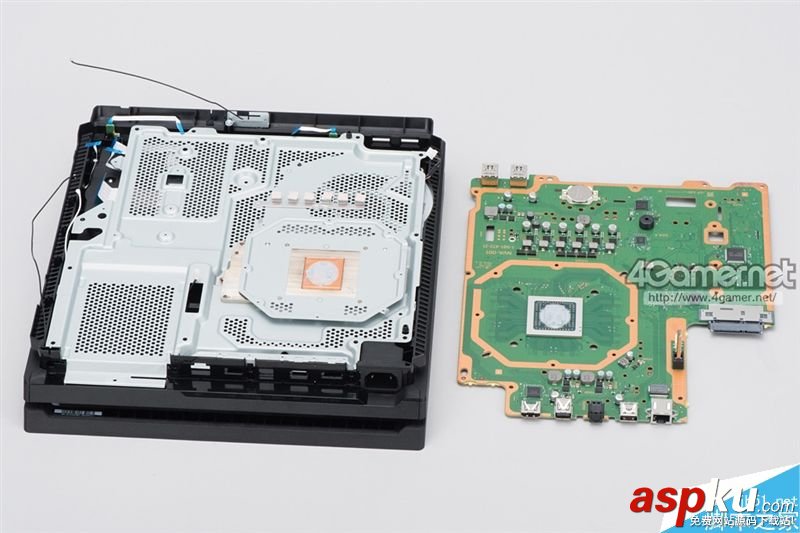

日本媒體今天在分享了全新上市的PS4 Pro主機拆解的同時還是對其主板進行了一番深入解析，全新AMD Jaguar定制版APU首次顯露真容。

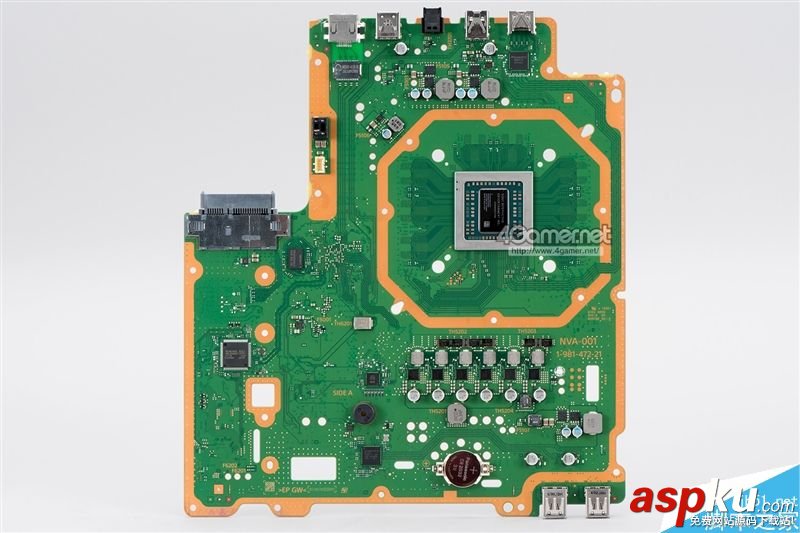

主板正面最顯眼的元件就是全新AMD定制版APU處理器，可以看到PS4 Pro搭載的APU型號為CXD90044GB，而之前PS4-2000所采用的APU型號為CXD900443GB，一個數字上的差別意味著這并非是一個簡單的基礎升級。

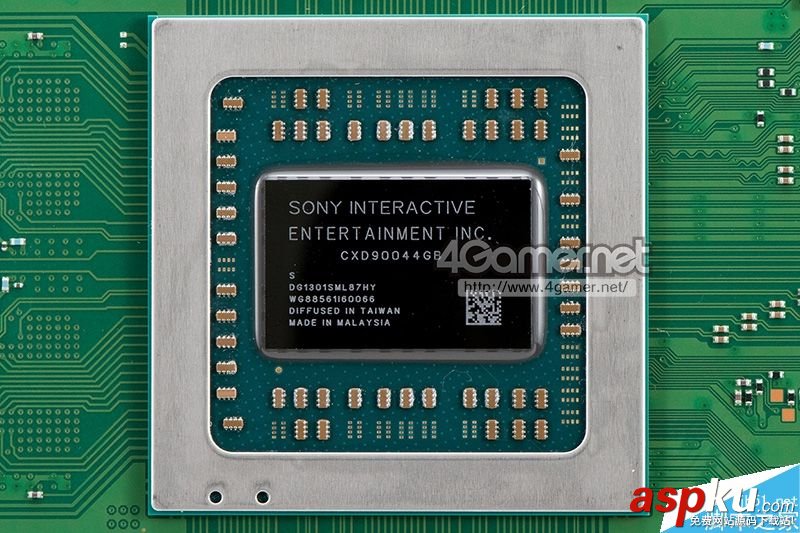

PS4 Pro的APU型號為CXD90044GB

仔細觀察，PS4 Pro的APU晶體面積更大，通過卡尺測量其長寬分別為22.8×14.6毫米，面積約為321.9平方毫米，而CXD90043GB的面積則為212.5平方毫米。因此，PS4 Pro的APU晶體面積就是PS4-2000大約1.57倍。

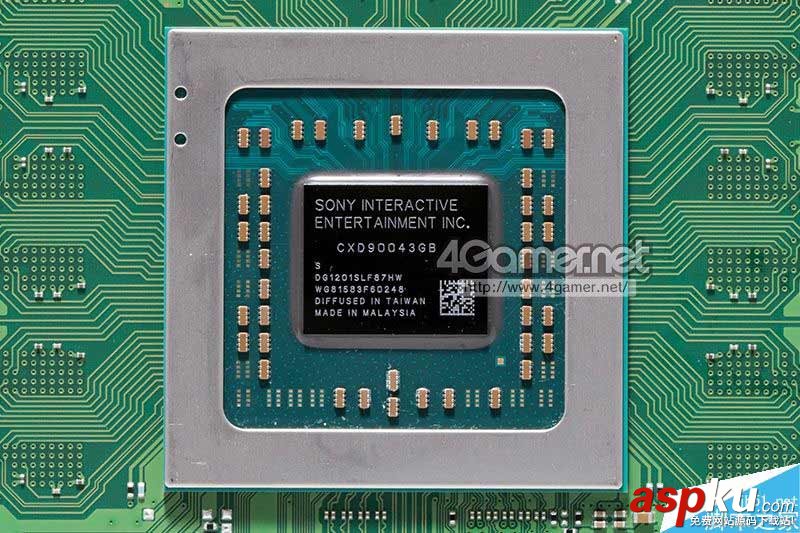

PS4-2000的APU型號為CXD90043GB

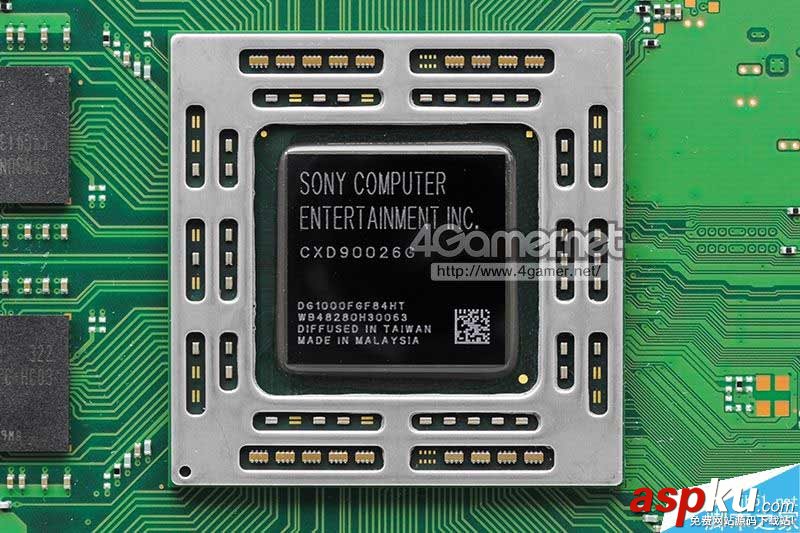

PS4-1000的APU型號為CXD90026G

進一步深入探究之后發現，PS4 Pro上搭載的CXD90044GB型號APU采用了與CXD90043GB相同的16nm FinFET工藝，GPU部分集成了2304組著色單元，而CXD90043GB的GPU單元只擁有1152組著色單元，因此游戲色彩和圖形性能表現都會有明顯的提升，同時也是PS4 Pro APU封裝面積更大的主要原因。

此前索尼公布的信息顯示，GPU部分的浮點運算能力高達4.20 TFLOPS，相比現在的PS4高出2.3倍。

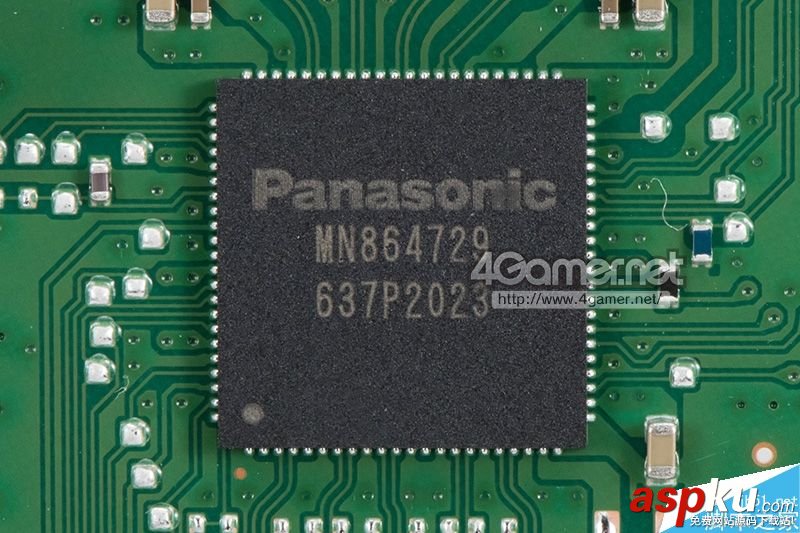

上圖中看到的是PS4 Pro的HDMI總控芯片，其規格與PS4-1000和PS4-2000一致，都是松下MN864729。

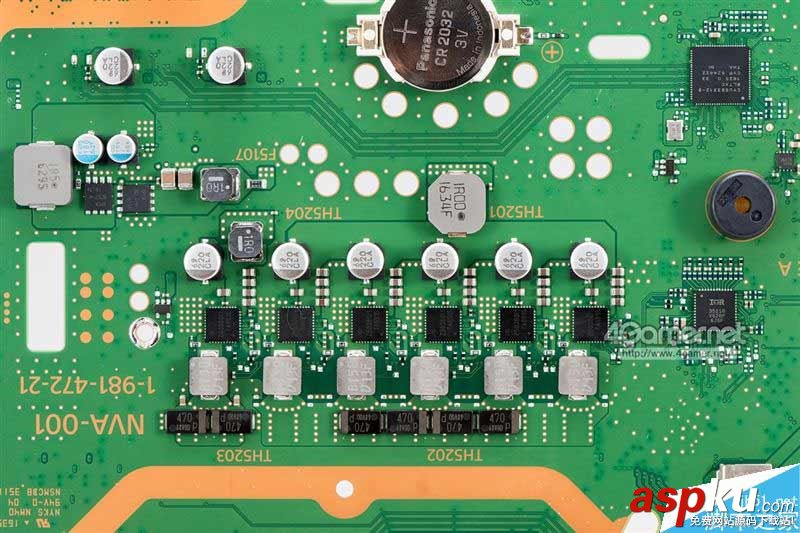

PS4 Pro主板上的電源部分特寫，整體采用6+1相供電設計，右邊蜂鳴器下面的是英飛凌352118相位控制器。

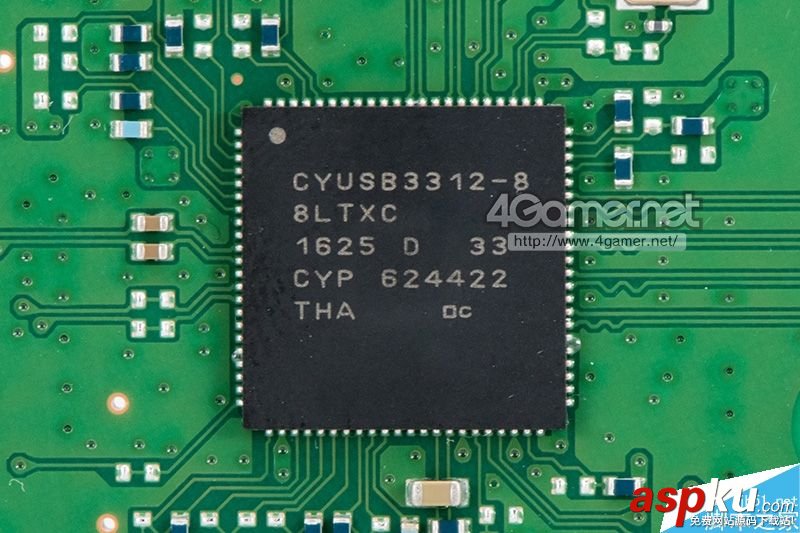

Cypress半導體公司提供的USB 3.X控制器芯片，型號為CYUSB3312-88LTXC。

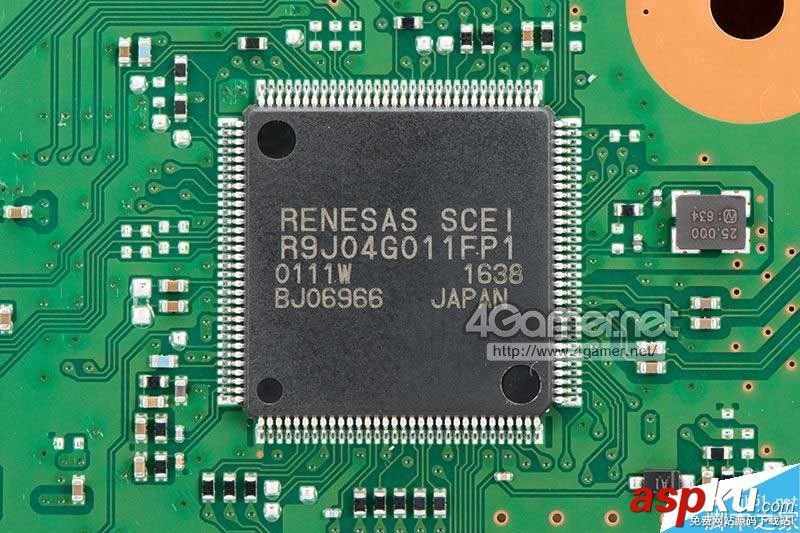

瑞薩電子和索尼共同開發的藍光光驅控制芯片。型號與PS4-2000機型所搭載的一樣，同為R9J04G011FP1。

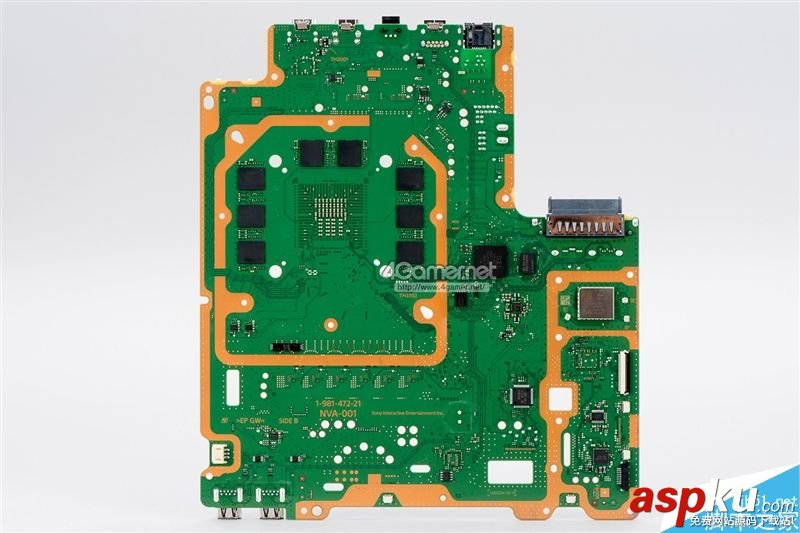

PS4 Pro主板背面同樣擁有多組芯片，其中圍繞APU部分排列著8顆GDDR5內存芯片。

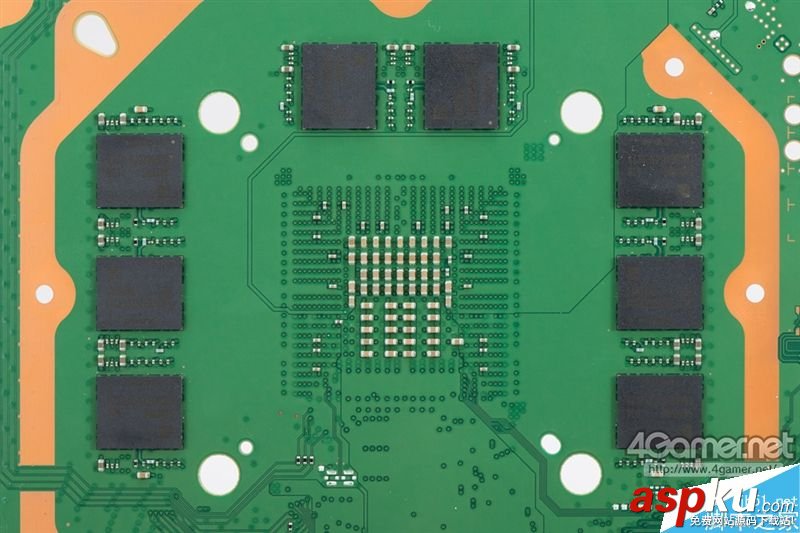

PS4 Pro的APU周圍排列著的8顆GDDR5內存芯片特寫。

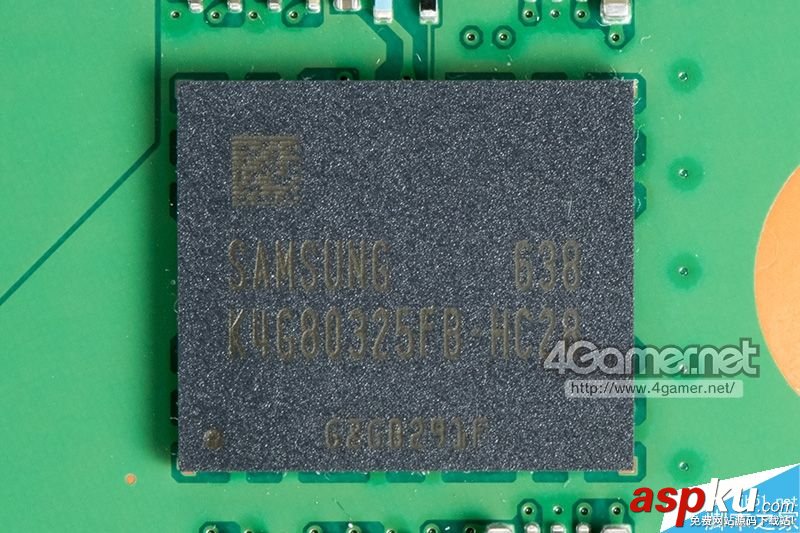

PS4 Pro的GDDR5內存芯片全部來自三星，每顆容量1GB，型號為K4G80325FB-HC28。

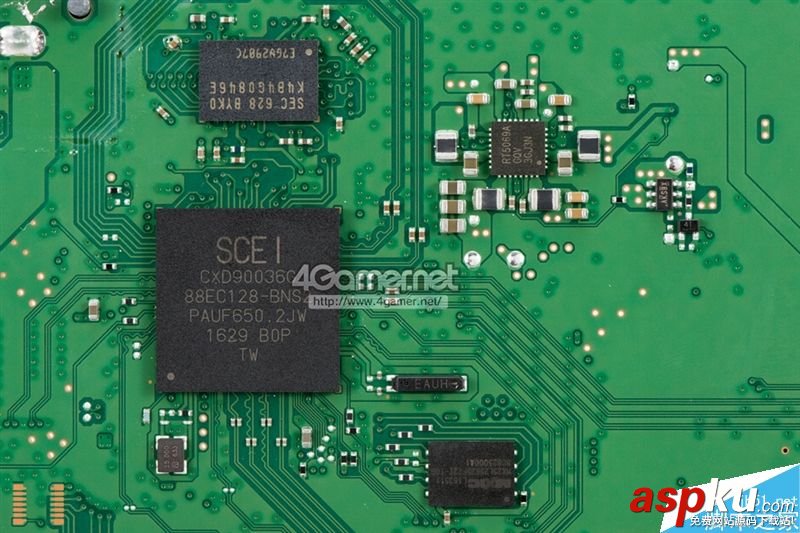

上圖中的SCEI芯片是PS4 Pro的南橋芯片，型號為CXD90036G，與標準版PS4相同。

照片右下角，型號為MX25L25635FZ2I-10G的芯片是PS4 Pro的固件存儲芯片，由Macronix International提供。

右上角，型號為RT5069A的芯片具體作用不詳，但其已經在PS4-1000和PS4-2000中出現過，因此肯定是APU相關的外圍芯片。

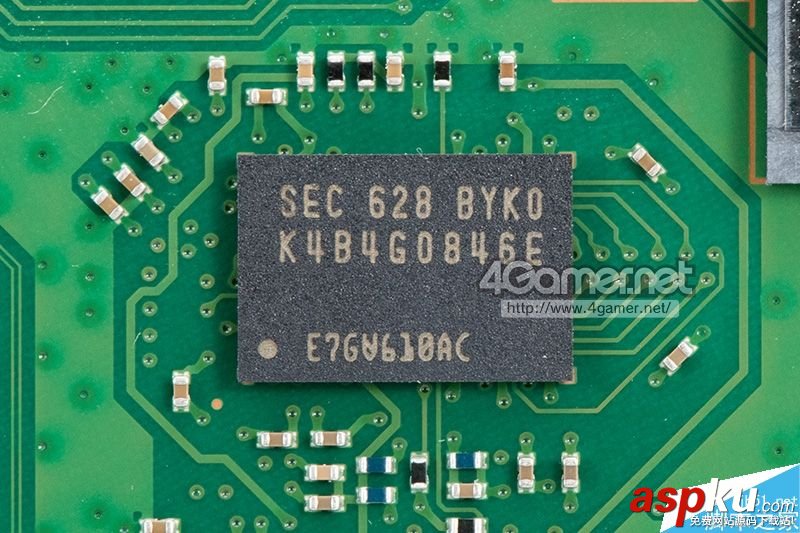

在南橋芯片正上方是PS4 Pro的本地存儲器，其由兩個三星4Gbit的DDR3 SDRAM芯片組成，型號為K4B4G0846E，容量共1GB，是標準版PS4的四倍。

上圖里面是PS4 Pro的系統微控制器芯片，型號為A02-COL2。而PS4-2000機型中的微控制器芯片型號為A01-COL2。從版本號來看，PS4 Pro的系統微控制芯片也針對新款APU進行了對應的升級。

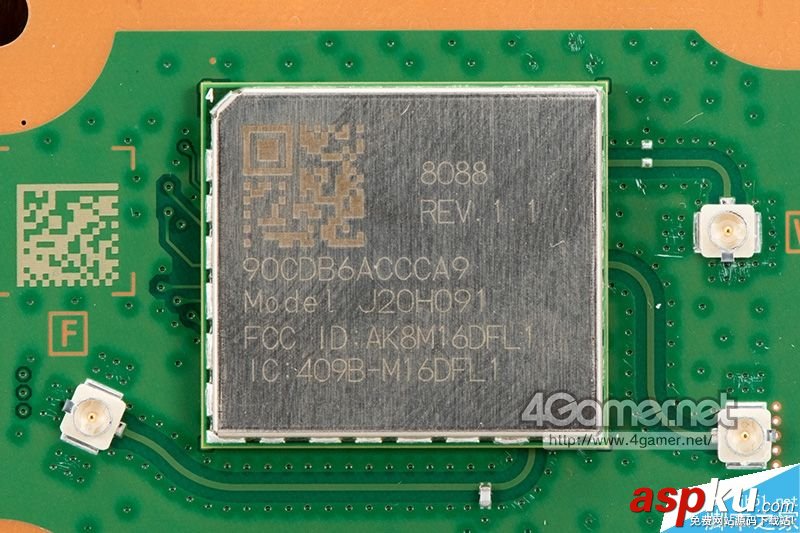

上圖這是PS4 Pro的Wi-Fi無線模塊特寫，型號為J20H091，與PS4-2000機型中所使用的完全一樣，支持802.11ac雙頻。
