最早的雙核并非英特爾：

毫無疑問，處理器市場上英特爾的“雙核”處理器越來越熱，其實雙核并不是由英特爾首創。早在2001年，在服務器領域，IBM就推出了在一個處理器上集成兩個運算核心，從而提高計算能力的POWER4處理器;隨后Sun和惠普都先后推出了基于雙核架構的UltraSPARC以及PA-RISC 芯片。

英特爾的第一顆雙核： 2005年4月18日，英特爾歷史上第一顆雙核心處理器奔騰至尊版840以及配套的Intel 955X芯片組，英特爾將這款處理器定位于高端娛樂應用，針對的是愿意花費大筆金錢的游戲玩家。

Intel 奔騰 EE 840 3.2GHz

Intel 奔騰 EE 840 3.2GHz

英特爾超線程(HT)技術能夠使一枚處理器發揮兩枚邏輯處理器的作用。因此當與該技術結合使用時，英特爾奔騰處理器至尊版840可通過充分利用以前可能會被閑置的資源，同時處理四個軟件線程。

英特爾第一款雙核處理器主頻為3.2GHz，前端總線頻率為800MHz，2M二級高速緩存(每個內核1MB)，支持英特爾EM64T(64位擴展技術)。CPU die尺寸約206平方毫米，共集成了2.3億枚晶體管，采用90nm工藝制造。

最普遍的英特爾雙核處理器：

目前市場上最為普遍的當數2005年7月12日發布的奔騰D 820雙核處理器，戴爾最廉價服務器促銷時2999元的PowerEdge SC430也是采用這款處理器，這也是英特爾第二款雙核心處理器。該芯片之前的研發代號為"Smithfield"，單一處理器中具有兩個奔騰四處理核心。自2004年中開始，Intel上下總動員推廣這種在同一硅晶圓內集成兩個或兩個以上處理器核心的技術。Intel的數字企業部副總裁Stephen Smith表示，使用這種芯片的PC或者服務器可以在同一時間內執行兩組指令，這對未來數字家庭和數字辦公室中所用的個人電腦來說非常重要，因為過程中需要同時運行例如病毒掃描、視頻編輯和流媒體播放等多種任務。

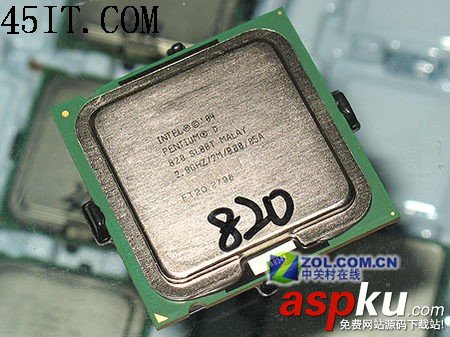

Intel 奔騰D 820 2.8GHz

推出的目的是配合E7230芯片組，搶占入門級服務器市場。

第一款雙核至強DP處理器：

2005年10月11日，英特爾公司宣布，將發運其首款面向入門級雙路服務器的雙核、超線程英特爾至強處理器。這款全新的處理器將可以幫助提高多線程服務器應用的性能并縮短響應時間。

英特爾Paxville至強處理器

這款處理器就是研發代號“Paxville”的至強處理器，這款全新雙核至強處理器擁有2.80 GHz的運行速度和800 MHz系統總線，每個內核獨享2 MB二級高速緩存。由于每個內核都配置了高速緩存，所以系統總線上的數據量將大為減少，并使每個內核都可以更快地存取數據。此外，它還采用了英特爾64位內存擴展技術、超線程(HT)技術、英特爾病毒防護技術、按需配電等?；谶@些處理器的服務器非常適合用于諸如網絡服務器、基礎設施和電子郵件等應用。 第一款雙核至強MP處理器：

2005年11月2日，雙內核英特爾至強處理器7000系列(原代號 “Paxville MP”)發布，其主頻為 3.0 GHz，并帶有 667 MHz 雙獨立系統總線。該全新處理器將適用于采用英特爾 E8500 芯片組的現有平臺，此芯片組專為雙內核而設計。

這也是第一款硬件支持虛擬化的英特爾處理器。

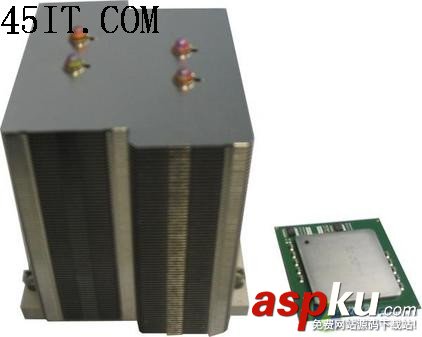

英特爾至強處理器7000系列

英特爾宣稱，隨著至強7000系列的發布，在 TPC-C 最新公布的性能指標評測中，采用此全新處理器的四路服務器的性能測試結果2再創新紀錄。

注：TPC-C 可模擬整個計算環境，其中一組用戶可利用數據庫開展交易，并測量服務器可執行的完整業務操作數量。

第一款65nm雙核至強處理器：

2006年3月，英特爾低調推出了研發代號為Dempsey的至強5000系列雙核處理器，這是英特爾第一款采用65nm工藝制造的至強處理器，除了制造工藝外，與之前的至強處理器相比主要有以下兩點不同。

采用1066MHz前端總線，是先進的Bensley平臺支持的第一款處理器。這也是由于性能有賴于頻率，功耗過高、散熱困難的NetBurst架構的終結產品。

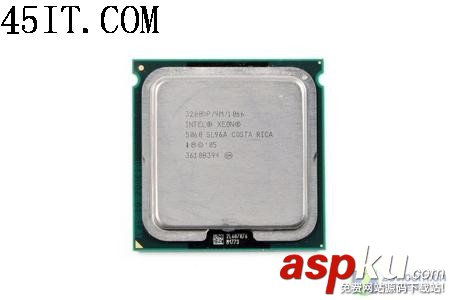

英特爾至強5060處理器

英特爾至強5060處理器

盡管采用了最先進的65納米工藝進行制造，但是頂級的3.73GHz、前端總線1066MHz高性能版本的Dempsey功耗仍高達130W，僅次于采用第一款采用雙核的Paxville至強處理器的135W。采用雙核心、65nm工藝、每個核心擁有2MB獨立二級緩存的Dempsey，基本上可以看做可以雙路運行的Presler核心的Pentium D。 第一款酷睿架構的雙核至強處理器：

2006年6月27日，英特爾在北京發不了基于酷睿微體系架構的至強5100系列雙核處理器。

至強5100系列雙核處理器的研發代號是“Woodcrest”，是英特爾推出的革命性的“酷睿(Core)”微體系架構的第一款處理器，甚至早于桌面級的“扣肉(Conroe)”。當然，這種“早產”與競爭對手的皓龍處理器不無關系。

由于架構的全面升級，至強5100不再以高頻率引領性能，即使是最高等級的至強5180的頻率也只有3.0GHz，但是性能卻可以讓英特爾重新開始當一個領跑者。

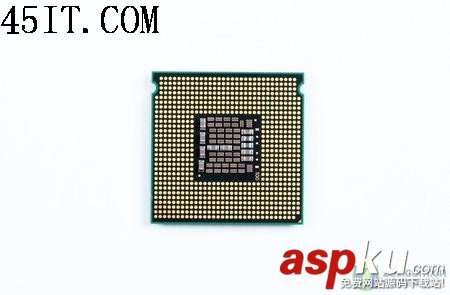

英特爾至強5160處理器-工程樣板

與至強5000系列相同65nm制造工藝、雙獨立總線，但是采用了兩個可以共享的4MB緩存，以及高達1333MHz的前端總線，當然還有“酷睿”微體系架構的5大法寶：寬位動態執行、智能功率特性 、先進緩存管理、智能內存訪問還有高級數字媒體增強 。

英特爾至強5160處理器-工程樣板

在英特爾著重強調的能耗比方面，至強5100系列功勞也不少，主流的處理器功耗僅65W，最低的Xeon5100 LV低功耗版僅40W。

第一款雙核安騰處理器：

2006年7月26日，之前研發代號為“Montecito”的安騰處理器，以英特爾安騰2處理器9000系列正式命名首發。這是安騰處理器中首個在單一封裝Die上面具備可并行執行雙線程的內核和緩存級別的處理器。它集成了17.2億個晶體管和其它服務器相關技術，包括虛擬化支持，耗電量只有100瓦。

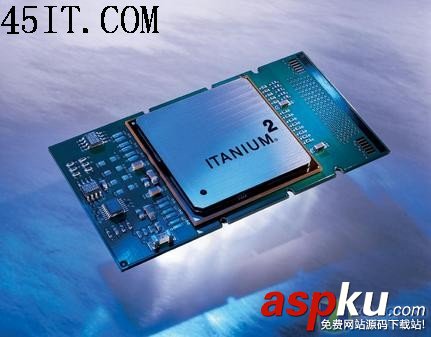

英特爾安騰2處理器

根據英特爾提供的數據，安騰2處理器9000系列性能是上一代產品的2倍，同時借助90nm制造工藝，功耗比上一代下降20%，整體性能功耗比達到2.5倍。

英特爾提供的數據還顯示，有24MB的三級緩存、533MHz前端總線頻率的幫助，在于競爭對手的對比測試中，英特爾安騰2處理器9000系列顯示出強大的性能。
