由于CPU被設計為Socket針腳式或者觸點式接口，主板上則有對應插槽進行處理器的安裝。CPU如果安裝錯誤，則會被直接燒毀，主板也隨之無法繼續使用。所以，Intel與AMD在設計CPU時，增加了不規則的防呆接口以防止用戶安裝錯誤。

巧識處理器接口

AMD處理器依舊采用了針腳式設計，市面主流為AM3/AM3+接口與FM1接口。Intel處理器則采用了觸點式設計，市面主流為LGA 1155/LGA 2011接口。雖然防呆接口只是一個很簡單的設計，但是它有效挽救了無數CPU的生命。下面筆者向大家介紹一下市面上主流CPU及其插槽設計，準備DIY自己電腦的朋友不妨在此多加注意。

Intel篇：觸點式插槽

近期Intel主流處理器為SNB架構酷睿i3/i5/i7處理器，采用LGA 1155接口。定位高端SNB-E架構酷睿i7系列處理器，則采用了LGA 2011接口。

Intel LGA 1155主板插槽

由于Intel處理器采用觸點設計，主板插槽的防呆接口全部在CPU的周圍。通過形狀不規則的主板插槽，可以避免CPU放置錯誤的事情發生,但也需要對好缺口安裝，以免壓壞觸電。

推薦閱讀：組裝電腦之史上最全的CPU安裝教程

AMD篇：針腳式插槽

AMD處理器分為兩類插槽設計，一為AM3/AM3+接口，另一種為FM1接口。AM3接口用于速龍II/羿龍II系列處理器，AM3+則被用于最新Bulldozer推土機架構FX系列。FM1接口是Llano架構專用，適用CPU為A4/A6/A8系列APU以及速龍II X4 631/641兩款并不內置GPU的處理器。

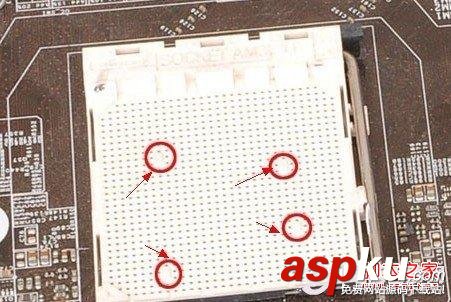

AM3接口主板插槽

AM3+接口主板插槽

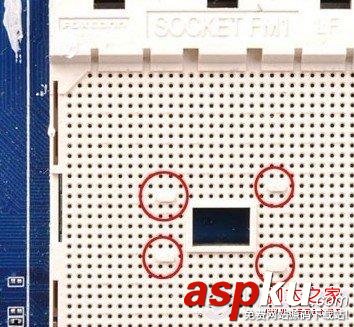

FM1接口主板插槽

AMD處理器全部采用針腳式設計，其防呆接口多利用插槽中不同的針腳排列。通過排列不均勻的防呆接口，起到了防止CPU安裝錯誤的作用，因此安裝AMD處理器的時候主要注意以上防呆設計標示。

編輯總結：細心是第一位

雖然主板插槽設計有防呆接口以防止誤操作，但是并不表示玩家就可以完全放心。在安裝CPU時，如果發現并沒有安裝到位，一定不要使用蠻力，仔細檢查一下自己有沒有裝反。如果使用蠻力，也會毀壞針腳，造成CPU損壞。
