前言

大家在做APP開發的過程中，有很多時候，我們需要實現類似于下面這種沉浸式的體驗。

Android,沉浸式
沉浸式體驗

一開始接觸的時候，似乎大家都會覺這種體驗實現起來，會比較困難。難點在于:

頭部的背景圖在推上去的過程中，慢慢的變得不可見了，整個區域的顏色變成的暗黑色，然后標題出現了。
StatusBar變的透明，且空間可以被利用起來，看我們的圖片就頂到了頂了。
我們的viewpager推到actionbar的下方的時候，就固定在了actionbar的下方，不能在往上面推了。
底部有一個控件，隨著列表的向上滑動，它退出視角范圍，以便于給出更多的空間來展示列表，其實整個沉浸式體驗都是為了給列表留出更多的空間來展示。

好，總結起來以上就是我們的問題，也是需要解決的，一個一個解決了，這種需求也就實現了，那么，我們如何去一步一步來解決以上的問題呢？

1、頭部背景和標題的漸隱漸現

首先，我們來分析第一個問題，頭部的背景圖在推上去的過程中，慢慢的變得不可見了，這種聽起來好像是某種collapse，因此，很容易讓人想到CollapsingToolbarLayout，如果你想要比較容易的了解CollapsingToolbarLayout

應用，建議看這位兄臺的文章，他給也給了一個動畫，比較詳細的介紹了這個的應用，例如：

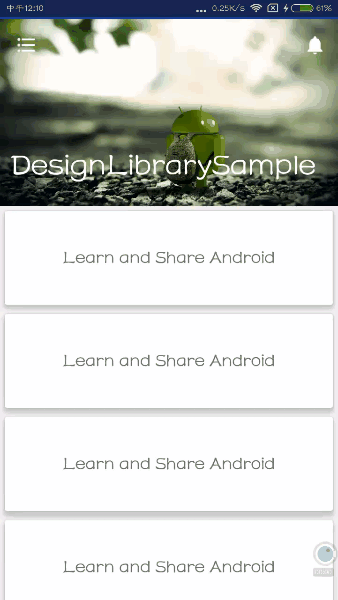

Android,沉浸式
CollapsingToolbarLayout

對于里面的用法，我這里不作講解了，但是如果你不了解這個布局的應用，我強烈建議你好好了解一下，才能繼續下面走，只是想說明一下，走到這里，你有一個坑需要去填，那就是我們的標題動畫可以不是這樣的，而且，還是標題還是居中的，注意，這里的實現，標題不是居中的，是靠左的，這本來是Android設計規范，但是設計師偏偏不買Android規范的賬，因此，我們必須躺過這個坑，然后，從Stack Overflow上了解到一個issue：

<android.support.v7.widget.Toolbar android:id="@+id/toolbar_top" android:layout_height="wrap_content" android:layout_width="match_parent" android:minHeight="?attr/actionBarSize" android:background="@color/action_bar_bkgnd" app:theme="@style/ToolBarTheme" > <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Toolbar Title" android:layout_gravity="center" android:id="@+id/toolbar_title" /></android.support.v7.widget.Toolbar>

假設，這個方式是可行的，那么要解決居中的問題后，把返回按鈕改為我們的按鈕樣式，然后，在耍點小詭計，讓title開始是透明的，并且改變返回按鈕的圖片：

collapsingToolbarLayout.setCollapsedTitleTextColor(Color.WHITE);//collapsingToolbarLayout.setExpandedTitleColor(Color.WHITE);collapsingToolbarLayout.setExpandedTitleColor(Color.TRANSPARENT);

然而，假設，始終只是一個假設，實際上，這個假設不成立，我在嘗試的時候，發現Toolbar中的TextView根本就不能使用android:layout_gravity="center"這種屬性好吧，即使強行加上，效果也是靠左的。

那么，如何做，我的解決方式是這樣的

<android.support.design.widget.AppBarLayout android:id="@+id/appbarlayout" android:layout_width="match_parent" android:layout_height="wrap_content" app:elevation="0dp"> <android.support.design.widget.CollapsingToolbarLayout android:id="@+id/collapsing_tool_bar" android:layout_width="match_parent" android:layout_height="wrap_content" app:contentScrim="@color/b_G6" app:expandedTitleMarginEnd="10dp" app:expandedTitleMarginStart="10dp" app:layout_scrollFlags="scroll|exitUntilCollapsed|snap"> <android.support.constraint.ConstraintLayout  android:layout_width="match_parent"  android:layout_height="match_parent">  <ImageView  android:id="@+id/igame_arena_rank_class_header_bg"  android:layout_width="match_parent"  android:layout_height="0dp"  android:scaleType="centerCrop"  android:src="@drawable/bg_arena_rank_class"  app:layout_constraintDimensionRatio="375:156" />  ......... </android.support.constraint.ConstraintLayout> <android.support.v7.widget.Toolbar  android:id="@+id/common_index_activity_tb_title"  android:layout_width="match_parent"  android:layout_height="wrap_content"  android:minHeight="?android:attr/actionBarSize"  android:visibility="visible"  app:contentInsetLeft="0dp"  app:contentInsetStart="0dp"  app:layout_collapseMode="pin">  <include  layout="@layout/igame_common_tool_bar"  android:layout_width="match_parent"  android:layout_height="wrap_content"  android:layout_gravity="center" /> </android.support.v7.widget.Toolbar> </android.support.design.widget.CollapsingToolbarLayout> </android.support.design.widget.AppBarLayout>

然后，include里面的布局是這樣的

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="wrap_content" android:orientation="vertical">//*****請注意這個View*******/// <View android:id="@+id/common_index_activity_view_status_bar" android:layout_width="match_parent" android:layout_height="0dp" /> <RelativeLayout android:layout_width="match_parent" android:layout_height="50dp"> <TextView android:id="@+id/tv_toolbar_bg" android:layout_width="match_parent" android:layout_height="50dp" android:layout_centerInParent="true" tools:background="@color/b_G6" /> <TextView android:id="@+id/common_index_header_tv_title" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerInParent="true" android:gravity="center" android:textColor="@color/b_G99" android:textSize="@dimen/igame_textsize_xl" tools:text="這里是標題" /> <RelativeLayout android:id="@+id/common_index_header_rl_back" android:layout_width="48dp" android:layout_height="48dp" android:layout_centerVertical="true" android:layout_gravity="center_vertical" android:visibility="visible"> <ImageView android:layout_width="match_parent" android:layout_height="match_parent" android:layout_centerInParent="true" android:contentDescription="@string/image_desc" android:scaleType="centerInside" android:src="@drawable/igame_actionbar_arrow_left" /> </RelativeLayout> </RelativeLayout></LinearLayout>

Android,沉浸式

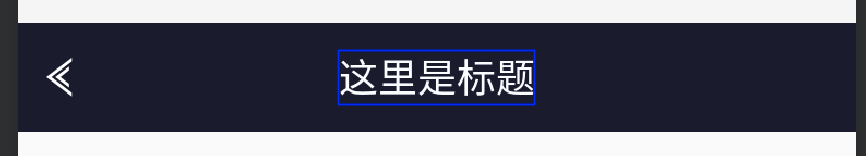

效果就是這樣

當然，這時候，標題是需要你自己設置漸隱漸現的。那么，我們依據什么呢？

appBarLayout.addOnOffsetChangedListener(new AppBarLayout.OnOffsetChangedListener() { @Override public void onOffsetChanged(AppBarLayout appBarLayout, int verticalOffset) { mTitle.setAlpha(-verticalOffset * 1.0f / appBarLayout.getTotalScrollRange()); } });

依據的就是對appBarLayout的監聽。

2、將statusBar變為透明，且利用他的空間來放我們的布局內容。

 /** * 使狀態欄透明,并覆蓋狀態欄，對API大于19的顯示正常，但小于的界面擴充到狀態欄，但狀態欄不為透明 */ @TargetApi(Build.VERSION_CODES.KITKAT) public static void transparentAndCoverStatusBar(Activity activity) { //FLAG_LAYOUT_NO_LIMITS這個千萬別用，帶虛擬按鍵的機型會有特別多問題// //FLAG_TRANSLUCENT_STATUS要求API大于19// activity.getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);// activity.getWindow().addFlags(WindowManager.LayoutParams.FLAG_LAYOUT_IN_SCREEN);// //FLAG_LAYOUT_NO_LIMITS對API沒有要求// activity.getWindow().addFlags(WindowManager.LayoutParams.FLAG_LAYOUT_NO_LIMITS); if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) { Window window = activity.getWindow(); window.clearFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS); window.getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN  | View.SYSTEM_UI_FLAG_LAYOUT_STABLE); window.addFlags(WindowManager.LayoutParams.FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS); window.setStatusBarColor(Color.TRANSPARENT); window.setNavigationBarColor(Resources.getSystem().getColor(android.R.color.background_dark)); } else if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) { Window window = activity.getWindow(); window.setFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS,  WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS); } }

這里是在網上找的一個方法，直接調用即可，但是API需要大于19，相信目前基本上都滿足吧。請注意，我的AppBarLayout中并沒有這個屬性

android:fitsSystemWindows="true"

如果你加了這個屬性，嘿嘿，statusbar雖然空間可以利用，但是有一個你揮之不去的顏色覆蓋在上面，

然后,你還記得上面那個布局中

//*****請注意這個View*******/// <View android:id="@+id/common_index_activity_view_status_bar" android:layout_width="match_parent" android:layout_height="0dp" />

這個作用可大了，就是為了對status_bar原始空間做偏移的，在代碼中，需要動態的改變這個View的高度為statusBar的高度，怎么獲?。?/p>

/** * 獲取狀態欄高度 * * @param context context * @return 狀態欄高度 */ public static int getStatusBarHeight(Context context) { // 獲得狀態欄高度 int resourceId = context.getResources().getIdentifier("status_bar_height", "dimen", "android"); return context.getResources().getDimensionPixelSize(resourceId); }

完了之后，還需要設置我們自己塞進去的那個toolbar的高度為toolbar的高度加上StatusBar的高度。

3、ViewPager推到actionbar下面就不讓在推了

這個其實需要你CollapsingToolbarLayout里面有一個子view是要使用pin模式的，那么這個子view是誰，顯然就是那個toolbar了

<android.support.v7.widget.Toolbar   android:id="@+id/common_index_activity_tb_title"   android:layout_width="match_parent"   android:layout_height="wrap_content"   android:minHeight="?android:attr/actionBarSize"   android:visibility="visible"   app:contentInsetLeft="0dp"   app:contentInsetStart="0dp"   app:layout_collapseMode="pin">   <include   layout="@layout/igame_common_tool_bar"   android:layout_width="match_parent"   android:layout_height="wrap_content"   android:layout_gravity="center" />  </android.support.v7.widget.Toolbar>

4、底部控件隨著列表的滑動漸漸隱藏

可以看到，底部的控件是覆蓋在列表上的，列表向上滑動的時候，把他隱藏，就可以空出更多的控件看列表。那么，如何做呢？

既然，我們是包裹在CoordinatorLayout中，那么，顯然，最好的方式是使用layout_behavior了，我這里實現了一個BottomBehavior：

public class BottomBehavior extends CoordinatorLayout.Behavior { private int id; private float bottomPadding; private int screenWidth; private float designWidth = 375.0f;//設計視圖的寬度，通常是375dp， public BottomBehavior() { super(); } public BottomBehavior(Context context, AttributeSet attrs) { super(context, attrs); screenWidth = getScreenWidth(context); TypedArray typedArray = context.getResources().obtainAttributes(attrs, R.styleable.BottomBehavior); id = typedArray.getResourceId(R.styleable.BottomBehavior_anchor_id, -1); bottomPadding = typedArray.getFloat(R.styleable.BottomBehavior_bottom_padding, 0f); typedArray.recycle(); } @Override public void onAttachedToLayoutParams(@NonNull CoordinatorLayout.LayoutParams params) { params.dodgeInsetEdges = Gravity.BOTTOM; } @Override public boolean onDependentViewChanged(CoordinatorLayout parent, View child, View dependency) { return dependency.getId() == id; } @Override public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) { child.setTranslationY(-(dependency.getTop() - (screenWidth * bottomPadding / designWidth))); Log.e("BottomBehavior", "layoutDependsOn() called with: parent = [" + dependency.getTop()); return true; } public static int getScreenWidth(Context context) { WindowManager wm = (WindowManager) context.getSystemService(Context.WINDOW_SERVICE); Display display = null; if (wm != null) {  display = wm.getDefaultDisplay();  Point size = new Point();  display.getSize(size);  int width = size.x;//  int height = size.y;  return width; } return 0; }}

這個里面有兩個自定義屬性，id，bottomPadding，id表示基于哪個控件的相對位置改變，我這打算基于viewpager

這個控件，看源碼可以知道，只有當onDependentViewChanged返回ture時，layoutDependsOn才會被回調。bottomPadding是表示一個初始的偏移，因為viewpager本身不是頂在屏幕頂端的（開始被圖片占據了一部分控件），因此，需要扣除這部分占有。

同理，加入讓你實現一個懸浮在左側，右側，滑動隱藏，停止顯示的，也都可以參考類似Behavior的方式，減少代碼耦合。

總結

最后整個布局是這樣子的

<?xml version="1.0" encoding="utf-8"?><com.tencent.igame.view.common.widget.IGameRefreshLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" android:id="@+id/igame_competition_detail_fragment_refresh" android:layout_width="match_parent" android:layout_height="match_parent"> <android.support.design.widget.CoordinatorLayout android:layout_width="match_parent" android:layout_height="match_parent"> <android.support.design.widget.AppBarLayout  android:id="@+id/appbarlayout"  android:layout_width="match_parent"  android:layout_height="wrap_content"  app:elevation="0dp">  <android.support.design.widget.CollapsingToolbarLayout  android:id="@+id/collapsing_tool_bar"  android:layout_width="match_parent"  android:layout_height="wrap_content"  app:contentScrim="@color/b_G6"  app:expandedTitleMarginEnd="10dp"  app:expandedTitleMarginStart="10dp"  app:layout_scrollFlags="scroll|exitUntilCollapsed|snap">  <android.support.constraint.ConstraintLayout   android:layout_width="match_parent"   android:layout_height="match_parent">   <ImageView   android:id="@+id/igame_arena_rank_class_header_bg"   android:layout_width="match_parent"   android:layout_height="0dp"   android:scaleType="centerCrop"   android:src="@drawable/bg_arena_rank_class"   app:layout_constraintDimensionRatio="375:156" />   ............  </android.support.constraint.ConstraintLayout>  <android.support.v7.widget.Toolbar   android:id="@+id/common_index_activity_tb_title"   android:layout_width="match_parent"   android:layout_height="wrap_content"   android:minHeight="?android:attr/actionBarSize"   android:visibility="visible"   app:contentInsetLeft="0dp"   app:contentInsetStart="0dp"   app:layout_collapseMode="pin">   <include   layout="@layout/igame_common_tool_bar"   android:layout_width="match_parent"   android:layout_height="wrap_content"   android:layout_gravity="center" />  </android.support.v7.widget.Toolbar>  </android.support.design.widget.CollapsingToolbarLayout> </android.support.design.widget.AppBarLayout> <com.tencent.igame.widget.viewpager.IgameViewPager  android:id="@+id/igame_arena_rank_class_vp_content"  android:layout_width="match_parent"  android:layout_height="match_parent"  app:layout_behavior="@string/appbar_scrolling_view_behavior" /> <android.support.constraint.ConstraintLayout  android:layout_width="match_parent"  android:layout_height="60dp"  android:layout_gravity="bottom"  android:background="@color/b_G6"  android:paddingLeft="12dp"  android:paddingRight="12dp"  app:anchor_id="@+id/igame_arena_rank_class_vp_content"  app:bottom_padding="156.0"  app:layout_behavior="com.tencent.igame.common.widget.BottomBehavior">..........底部布局 </android.support.constraint.ConstraintLayout> </android.support.design.widget.CoordinatorLayout></com.tencent.igame.view.common.widget.IGameRefreshLayout>

注：IGameRefreshLayout實際上就是封裝的PullToRefreshView，IgameViewPager是我們封裝的Viewpager，減少每次寫Viewpager的套路代碼。

按照這個框架來，相信你很容易寫出這個樣子的布局。
