在上一篇實現了簡單的畫板功能， 這篇實現橡皮擦功能，首先分析一下應該如何實現，
在Andriod有個圖像混合（Xfermode）概念，利用這個概念我們就可以實現橡皮擦功能。
一、Xfermode
Paint有一個方法setXfermode(Xfermode)，這個方法設置圖像的混合模式。參數有三個子類：
前面兩個因為不支持硬件加速在API 16已經已經過時棄用了。 簡單講一下第三個。
1.1 PorterDuffXfermode

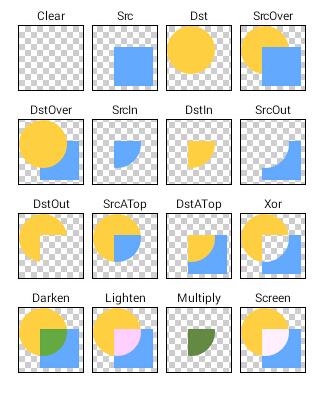

該類有且只有一個含參的構造方法PorterDuffXfermode(PorterDuff.Mode mode)，參數就是設置圖像的混合模式，下面這張圖片形象地說明了各種模式的作用
我們的做橡皮擦的時候，就是用到了PorterDuff.Mode.CLEAR這個模式清除圖像，所以說橡皮擦也是Path，只是繪制的模式不一樣了。
二、實現
在上一篇的文章中，實現了最簡單筆畫畫板，就是只有一個畫筆模式，所以首先添加一個橡皮擦的繪制模式。
companion object { const val EDIT_MODE_PEN = 0x1L //畫筆模式 const val EDIT_MODE_ERASER = 0x2L //橡皮擦模式 } @Retention(AnnotationRetention.SOURCE) @IntDef(EDIT_MODE_PEN, EDIT_MODE_ERASER) annotation class EditMode //當前編輯模式默認為畫筆模式 @EditMode private var mMode: Long = EDIT_MODE_PEN /** * 設置畫筆模式 */ fun setModel(@EditMode model:Long){ mMode = model when(model){ EDIT_MODE_PEN -> { //畫線 mPaint.xfermode = null } EDIT_MODE_ERASER ->{ mPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.CLEAR) } } }然后捋一下整個流程:
現在重點是解決第2點，一個Path怎么做到不改變原來的path基礎上換個繪制模式繼續畫呢？
如果你考慮第2點的話，效果是這樣子的：
What the fuck？(黑人問號) 這什么情況？ 其實是因為path只有一條，一直沒改變。所以，引入緩存Canvas和緩存Bitmap，添加兩個變量：
//想要繪制的內容先繪制到這個增加的canvas對應的bitmap上，// 寫完后再把這個bitmap的ARGB信息一次提交給上下文的canvas去繪制 private lateinit var mBufferBitmap: Bitmap private lateinit var mBufferCanvas: Canvas
然后在onMeasure中進行初始化：
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) { super.onMeasure(widthMeasureSpec, heightMeasureSpec) if(mBufferCanvas == null){ mBufferBitmap = Bitmap.createBitmap(measuredWidth, measuredHeight, Bitmap.Config.ARGB_8888) //canvas繪制的內容，將會在這個mBufferBitmap內 mBufferCanvas = Canvas(mBufferBitmap) }}然后在onTouchEvent方面里面手指移動的時候，我們在緩存Canvas里面進行繪制path：
MotionEvent.ACTION_MOVE -> { //手指移動的時候 //繪制圓滑曲線，即貝塞爾曲線,貝塞爾曲線這個知識自行了解 mPath.quadTo(preX,preY,event.x,event.y) //在緩存里面繪制 mBufferCanvas.drawPath(mPath,mPaint) //重新繪制，會調用onDraw方法 invalidate() preX = event.x preY = event.y}然后onDraw的時候，就把緩存的Canvas的bitmap當前view的Canvas：
override fun onDraw(canvas: Canvas) { super.onDraw(canvas) //畫出緩存bitmap的內容 canvas.drawBitmap(mBufferBitmap,0f,0f,null) }就可以了，看看完整的代碼100多行:
class TPEraserView(context: Context, attr: AttributeSet) : View(context,attr) { companion object { const val EDIT_MODE_PEN = 0x1L //畫筆模式 const val EDIT_MODE_ERASER = 0x2L //橡皮擦模式 } @Retention(AnnotationRetention.SOURCE) @IntDef(EDIT_MODE_PEN, EDIT_MODE_ERASER) annotation class EditMode //當前編輯模式默認為畫筆模式 @EditMode private var mMode: Long = EDIT_MODE_PEN private var preX: Float = 0.0f //上一次的觸摸點x坐標 private var preY: Float = 0.0f //上一次觸摸點y坐標 private var mPath = Path() //path路徑 //畫筆 private var mPaint = Paint(Paint.ANTI_ALIAS_FLAG or Paint.DITHER_FLAG) //想要繪制的內容先繪制到這個增加的canvas對應的bitmap上， // 寫完后再把這個bitmap的ARGB信息一次提交給上下文的canvas去繪制 private lateinit var mBufferBitmap: Bitmap private lateinit var mBufferCanvas: Canvas init { mPaint.style = Paint.Style.STROKE //畫筆為實心 mPaint.color = Color.RED //顏色 mPaint.strokeCap = Paint.Cap.ROUND //筆觸為圓形 mPaint.strokeWidth = 10f //畫筆大小 } override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int){ super.onMeasure(widthMeasureSpec, heightMeasureSpec) mBufferBitmap = Bitmap.createBitmap(measuredWidth, measuredHeight, Bitmap.Config.ARGB_8888) //canvas繪制的內容，將會在這個mBufferBitmap內 mBufferCanvas = Canvas(mBufferBitmap) } override fun onDraw(canvas: Canvas) { super.onDraw(canvas) //畫出緩存bitmap的內容 canvas.drawBitmap(mBufferBitmap,0f,0f,null) } override fun onTouchEvent(event: MotionEvent): Boolean { when(event.action){ MotionEvent.ACTION_DOWN -> { //手指按下的時候 //將起始點移動到當前坐標 mPath.moveTo(event.x,event.y) //記錄上次觸摸的坐標，注意ACTION_DOWN方法只會執行一次 preX = event.x preY = event.y } MotionEvent.ACTION_MOVE -> { //手指移動的時候 //繪制圓滑曲線，即貝塞爾曲線,貝塞爾曲線這個知識自行了解 mPath.quadTo(preX,preY,event.x,event.y) //在緩存里面繪制 mBufferCanvas.drawPath(mPath,mPaint) //重新繪制，會調用onDraw方法 invalidate() preX = event.x preY = event.y } MotionEvent.ACTION_UP ->{ //清除路徑的內容 mPath.reset() } } // true：告訴系統，這個觸摸事件由我來處理 // false：告訴系統，這個觸摸事件我不處理，這時系統會把觸摸事件傳遞給imageview的父節點 return true } /** * 設置畫筆模式 */ fun setModel(@EditMode model:Long){ mMode = model when(model){ EDIT_MODE_PEN -> { mPaint.xfermode = null } EDIT_MODE_ERASER ->{ mPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.CLEAR) } } }}三、清空畫布實現
添加一個方法,按照上面的套路，把緩存canvas繪制清除即可。
/** * 清空畫布 */ fun clear() { mBufferCanvas.drawColor(0, PorterDuff.Mode.CLEAR) invalidate() }以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持腳本之家。
