1.寫在前面

在實現自定義控件的過程中，常常會有繪制居中文字的需求，于是在網上搜了一些相關的博客，總是看的一臉懵逼，就想著自己分析一下，在此記錄下來，希望對大家能夠有所幫助。

2.繪制一段文本

首先把坐標原點移動到控件中心（默認坐標原點在屏幕左上角），這樣看起來比較直觀一些，然后繪制x、y軸，此時原點向上y為負，向下y為正，向左x為負，向右x為正，以（0,0）坐標開始繪制一段文本：

@Overridepublic void draw(Canvas canvas) { super.draw(canvas); // 將坐標原點移到控件中心 canvas.translate(getWidth() / 2, getHeight() / 2); // x軸 canvas.drawLine(-getWidth() / 2, 0, getWidth() / 2, 0, paint); // y軸 canvas.drawLine(0, -getHeight() / 2, 0, getHeight() / 2, paint); // 繪制文字 paint.setTextSize(sp2px(50)); canvas.drawText("YangLe", 0, 0, paint);}

看下繪制的文本：

Android,Canvas,drawText,文字居中

繪制文本

咦，為什么繪制的文本在第一象限，y坐標不是指定的0嗎，為什么文本沒有在x軸的上面或下面，而是穿過了x軸，帶著這些疑問繼續往下看：

首先看一個重要的類：

public static class FontMetrics { /** * The maximum distance above the baseline for the tallest glyph in * the font at a given text size. */ public float top; /** * The recommended distance above the baseline for singled spaced text. */ public float ascent; /** * The recommended distance below the baseline for singled spaced text. */ public float descent; /** * The maximum distance below the baseline for the lowest glyph in * the font at a given text size. */ public float bottom; /** * The recommended additional space to add between lines of text. */ public float leading;}

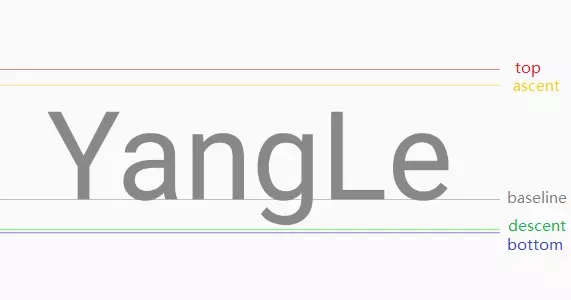

FontMetrics類是Paint的一個內部類，主要定義了繪制文本時的一些關鍵坐標位置，看下這些值都代表什么：

Android,Canvas,drawText,文字居中

關鍵坐標

看圖說話：

top：從基線（x軸）向上繪制區域的最高點，此值為負值
ascent：單行文本，從基線（x軸）向上繪制的推薦最高點，此值為負值
baseline：基線，此值為0
descent：單行文本，從基線（x軸）向下繪制的推薦最低點，此值為正值
bottom：從基線（x軸）向下繪制區域的最低點，此值為正值
leading：推薦的額外行距，一般為0

下面再來看看drawText這個方法：

/** * Draw the text, with origin at (x,y), using the specified paint. The origin is interpreted * based on the Align setting in the paint. * * @param text The text to be drawn * @param x The x-coordinate of the origin of the text being drawn * @param y The y-coordinate of the baseline of the text being drawn * @param paint The paint used for the text (e.g. color, size, style) */public void drawText(@NonNull String text, float x, float y, @NonNull Paint paint) { super.drawText(text, x, y, paint);}

重點看下x、y參數的含義：

x：繪制文本的起始x坐標
y：繪制文本的baseline在y軸方向的位置

有點難理解，舉個栗子，上文中的x、y參數傳的是（0，0），此時的baseline正好是坐標系中x軸，就相當于從y軸開始向右繪制，以x軸作為文本的baseline進行繪制。

如果參數傳（0，10），此時繪制文本的baseline從x軸開始向下移動10px，也就是以y10作為文本的baseline進行繪制，y10就是繪制文本的baseline在y軸方向的位置。

注意：baseline是繪制文本的基線，相對于繪制文本區域來說，相當于x軸，向上為負（top、ascent），向下為正（descent、bottom），但是這個x軸并不是控件的x軸，切記切記?。。?/p>

還記得我們在上文中提出的疑問嗎，這下可以解釋了：

為什么繪制的文本在第一象限？

因為我們把坐標原點移到了控件中心，文本的baseline正好為x軸，top、ascent值為負，所以繪制的文本在第一象限。

y坐標不是指定的0嗎，為什么文本沒有在x軸的上面或下面，而是穿過了x軸？

drawText方法默認x軸方向是從左到右繪制的，y軸方向是從baseline為基準繪制的，文中的baseline正好為x軸，以baseline為基準繪制文本向下還有一段距離，所以文本穿過了x軸。

3.繪制居中的文本

在上文中，我們學習了如何繪制一段文本，以及其中參數和坐標的含義，接下來進入正題，看下如何才能繪制居中的文本。

首先看一張圖，此時文本的baseline正好為x軸，如果想要文本居中顯示的話，就需要先計算文本的寬度和高度：

寬度：調用Paint的measureText方法就可以獲得文本的寬度
高度：文本的高度就是實際繪制區域的高度，可以用(fontMetrics.descent - fontMetrics.ascent)獲取，因為ascent為負數，所以最終算出來的是兩者的和

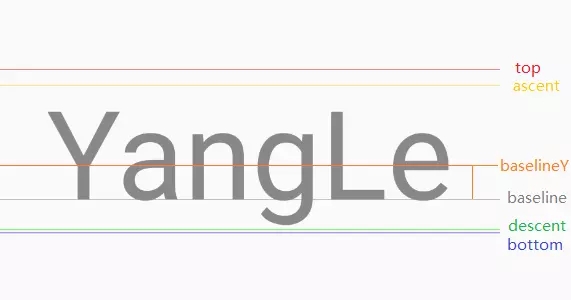

現在有了寬度，把繪制文本的x坐標向左移動（寬度 / 2）就可以水平居中，但是垂直方向就不能這么干了，我們要將文本向下移動baseline到文本中心的距離，也就是（高度 / 2 - fontMetrics.descent），如下圖所示：

Android,Canvas,drawText,文字居中

計算baseLineY

現在的公式為：

float baseLineY= (fontMetrics.descent - fontMetrics.ascent) / 2 - fontMetrics.descent;= -fontMetrics.ascent / 2 - fontMetrics.descent / 2;= -(fontMetrics.ascent + fontMetrics.descent) / 2;= Math.abs(fontMetrics.ascent + fontMetrics.descent) / 2;

Paint中也有獲取ascent和descent值的方法，所以公式最終為：

float baseLineY = Math.abs(paint.ascent() + paint.descent()) / 2;

注意：此公式是相對于坐標原點在控件中心來計算的，如果坐標原點在左上角，baseLineY需要加上控件高度的一半。

float baseLineY = height / 2 + Math.abs(paint.ascent() + paint.descent()) / 2;

看下代碼：

@Overridepublic void draw(Canvas canvas) { super.draw(canvas); // 將坐標原點移到控件中心 canvas.translate(getWidth() / 2, getHeight() / 2); // x軸 canvas.drawLine(-getWidth() / 2, 0, getWidth() / 2, 0, paint); // y軸 canvas.drawLine(0, -getHeight() / 2, 0, getHeight() / 2, paint); // 繪制居中文字 paint.setTextSize(sp2px(50)); paint.setColor(Color.GRAY); // 文字寬 float textWidth = paint.measureText("YangLe'Blog"); // 文字baseline在y軸方向的位置 float baseLineY = Math.abs(paint.ascent() + paint.descent()) / 2; canvas.drawText("YangLe'Blog", -textWidth / 2, baseLineY, paint);}

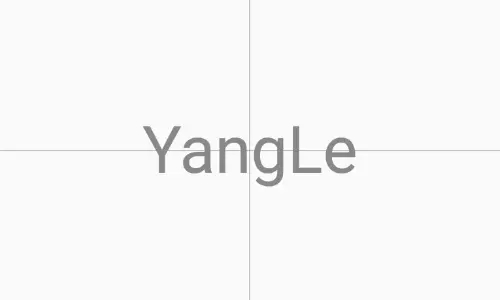

看下居中了嗎：

Android,Canvas,drawText,文字居中

繪制居中文本

大功告成！

4.繪制多行居中的文本

注意：drawText方法不支持繪制多行文本

4.1 方式一

使用支持自動換行的StaticLayout：

/** * 繪制多行居中文本（方式1） * * @param canvas 畫布 */private void drawCenterMultiText1(Canvas canvas) { String text = "ABC"; // 畫筆 TextPaint textPaint = new TextPaint(); textPaint.setAntiAlias(true); textPaint.setColor(Color.GRAY); // 設置寬度超過50dp時換行 StaticLayout staticLayout = new StaticLayout(text, textPaint, dp2px(50),  Layout.Alignment.ALIGN_CENTER, 1f, 0f, false); canvas.save(); // StaticLayout默認從（0，0）點開始繪制 // 如果需要調整位置，只能在繪制之前移動Canvas的起始坐標 canvas.translate(-staticLayout.getWidth() / 2, -staticLayout.getHeight() / 2); staticLayout.draw(canvas); canvas.restore();}

看下StaticLayout的構造方法參數含義：

public StaticLayout(CharSequence source, TextPaint paint, int width, Alignment align,    float spacingmult, float spacingadd, boolean includepad) { this(source, 0, source.length(), paint, width, align, spacingmult, spacingadd, includepad);}

source：需要分行的文本
paint：畫筆對象
width：layout的寬度，文本超出寬度時自動換行
align：layout的對其方式
spacingmult：相對行間距，相對字體大小，1f表示行間距為1倍的字體高度
spacingadd：基礎行距偏移值，實際行間距等于(spacingmult + spacingadd)
includepad：參數未知

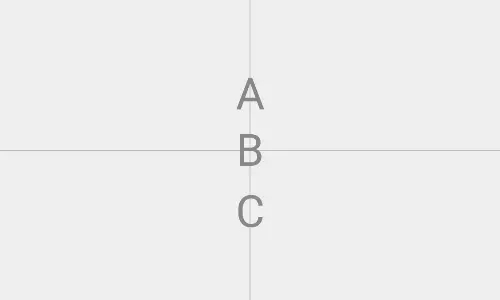

看下效果：

Android,Canvas,drawText,文字居中

StaticLayout

使用StaticLayout，每行設置的寬度是相同的，當需求為每行顯示不同長度的文本時，這種方式就不能使用了，別擔心，接著來看下第二種方式。

4.2 方式二

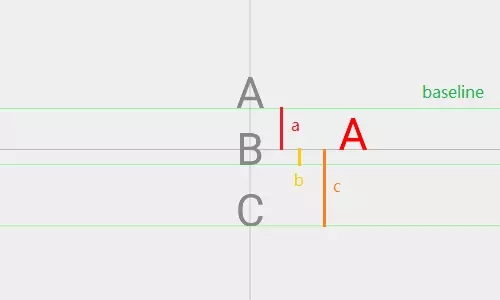

使用循環drawText的方式進行繪制，看圖說話：

Android,Canvas,drawText,文字居中

計算baseLineY

現在需要繪制A、B、C三行文本，紅色A代表每行文本默認的繪制位置，綠色的線代表每行文本的baseline，x軸為紅色A的baseline，現在分為三種情況：

文本在x軸上方：紅色A的baseline向上移動a距離，總高度的/2 - 文本的top值（絕對值）
文本在x軸中間：紅色A的baseline向下移動b距離，計算公式請參考單行文本居中公式
文本在x軸下方：紅色A的baseline向下移動c距離，總高度的/2 - 文本的bottom值（絕對值）

看下代碼：

/** * 繪制多行居中文本（方式2） * * @param canvas 畫布 */private void drawCenterMultiText2(Canvas canvas) { String[] texts = {"A", "B", "C"}; Paint.FontMetrics fontMetrics = paint.getFontMetrics(); // top絕對值 float top = Math.abs(fontMetrics.top); // ascent絕對值 float ascent = Math.abs(fontMetrics.ascent); // descent，正值 float descent = fontMetrics.descent; // bottom，正值 float bottom = fontMetrics.bottom; // 行數 int textLines = texts.length; // 文本高度 float textHeight = top + bottom; // 文本總高度 float textTotalHeight = textHeight * textLines; // 基數 float basePosition = (textLines - 1) / 2f; for (int i = 0; i < textLines; i++) {  // 文本寬度  float textWidth = paint.measureText(texts[i]);  // 文本baseline在y軸方向的位置  float baselineY;  if (i < basePosition) {   // x軸上，值為負   // 總高度的/2 - 已繪制的文本高度 - 文本的top值（絕對值）   baselineY = -(textTotalHeight / 2 - textHeight * i - top);  } else if (i > basePosition) {   // x軸下，值為正   // 總高度的/2 - 未繪制的文本高度 - 文本的bottom值（絕對值）   baselineY = textTotalHeight / 2 - textHeight * (textLines - i - 1) - bottom;  } else {   // x軸中，值為正   // 計算公式請參考單行文本居中公式   baselineY = (ascent - descent) / 2;  }  canvas.drawText(texts[i], -textWidth / 2, baselineY, paint); }}

對照上圖再看代碼就很好理解了，覺得代碼中的公式還有可以優化的地方，如果你有好的方法，可以留言告訴我哈。

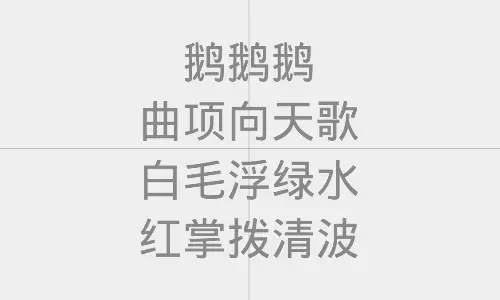

再看下中文版的多行文本：

Android,Canvas,drawText,文字居中
