二維碼（Quick Response Code，簡稱QR Code）是由水平和垂直兩個方向上的線條設計而成的一種二維條形碼（barcode)?？梢跃幋a網址、電話號碼、文本等內容，能夠存儲大量的數據信息。自iOS 7以來，二維碼的生成和讀取只需要使用Core Image框架和AVFoundation框架就能輕松實現。在這里，我們主要介紹二維碼的讀取。關于二維碼的生成，可以查看使用CIFilter生成二維碼文章中的介紹。
1 二維碼的讀取
讀取二維碼也就是通過掃描二維碼圖像以獲取其所包含的數據信息。需要知道的是，任何條形碼（包括二維碼）的掃描都是基于視頻采集（video capture），因此需要使用AVFoundation框架。
掃描二維碼的過程即從攝像頭捕獲二維碼圖像（input）到解析出字符串內容（output）的過程，主要是通過AVCaptureSession對象來實現的。該對象用于協調從輸入到輸出的數據流，在執行過程中，需要先將輸入和輸出添加到AVCaptureSession對象中，然后通過發送startRunning或stopRunning消息來啟動或停止數據流，最后通過AVCaptureVideoPreviewLayer對象將捕獲的視頻顯示在屏幕上。在這里，輸入對象通常是AVCaptureDeviceInput對象，主要是通過AVCaptureDevice的實例來獲得，而輸出對象通常是AVCaptureMetaDataOutput對象，它是讀取二維碼的核心部分，與AVCaptureMetadataOutputObjectsDelegate協議結合使用，可以捕獲在輸入設備中找到的任何元數據，并將其轉換為可讀的格式。下面是具體步驟：
1、導入AVFoundation框架。
#import <AVFoundation/AVFoundation.h>
2、創建一個AVCaptureSession對象。
AVCaptureSession *captureSession = [[AVCaptureSession alloc] init];
3、為AVCaptureSession對象添加輸入和輸出。
// add inputNSError *error;AVCaptureDevice *device = [AVCaptureDevice defaultDeviceWithMediaType:AVMediaTypeVideo];AVCaptureDeviceInput *deviceInput = [AVCaptureDeviceInput deviceInputWithDevice:device error:&error]; [captureSession addInput:deviceInput]; // add outputAVCaptureMetadataOutput *metadataOutput = [[AVCaptureMetadataOutput alloc] init];[captureSession addOutput:metadataOutput];
4、配置AVCaptureMetaDataOutput對象，主要是設置代理和要處理的元數據對象類型。
dispatch_queue_t queue = dispatch_queue_create("MyQueue", NULL);[metadataOutput setMetadataObjectsDelegate:self queue:queue];[metadataOutput setMetadataObjectTypes:@[AVMetadataObjectTypeQRCode]];需要注意的是，一定要在輸出對象被添加到captureSession之后才能設置要處理的元數據類型，否則會出現下面的錯誤：
Terminating app due to uncaught exception 'NSInvalidArgumentException', reason: [AVCaptureMetadataOutput setMetadataObjectTypes:] Unsupported type found - use -availableMetadataObjectTypes'
5、創建并設置AVCaptureVideoPreviewLayer對象來顯示捕獲到的視頻。
AVCaptureVideoPreviewLayer *previewLayer = [[AVCaptureVideoPreviewLayer alloc] initWithSession:captureSession];[previewLayer setVideoGravity:AVLayerVideoGravityResizeAspectFill];[previewLayer setFrame:self.view.bounds];[self.view.layer addSublayer:previewLayer];
6、給AVCaptureSession對象發送startRunning消息以啟動視頻捕獲。
[captureSession startRunning];
7、實現AVCaptureMetadataOutputObjectsDelegate的captureOutput:didOutputMetadataObjects:fromConnection:方法來處理捕獲到的元數據，并將其讀取出來。
- (void)captureOutput:(AVCaptureOutput *)output didOutputMetadataObjects:(NSArray<__kindof AVMetadataObject *> *)metadataObjects fromConnection:(AVCaptureConnection *)connection{ if (metadataObjects != nil && metadataObjects.count > 0) { AVMetadataMachineReadableCodeObject *metadataObject = metadataObjects.firstObject; if ([[metadataObject type] isEqualToString:AVMetadataObjectTypeQRCode]) { NSString *message = [metadataObject stringValue]; [self.label performSelectorOnMainThread:@selector(setText:) withObject:message waitUntilDone:NO]; } }}需要提醒的是，由于AVCaptureMetaDataOutput對象代理的設置，該代理方法會在setMetadataObjectsDelegate:queue:指定的隊列上調用，如果需要更新用戶界面，則必須在主線程中進行。
2 應用示例

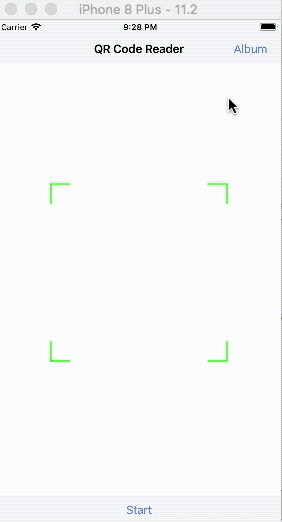

下面，我們就做一個如下圖所示的二維碼閱讀器：
其中主要實現的功能有：
由于二維碼的掃描是基于實時的視頻捕獲，因此相關的操作無法在模擬器上進行測試，也不能在沒有相機的設備上進行測試。如果想要查看該應用，需要連接自己的iPhone設備來運行。
2.1 創建項目

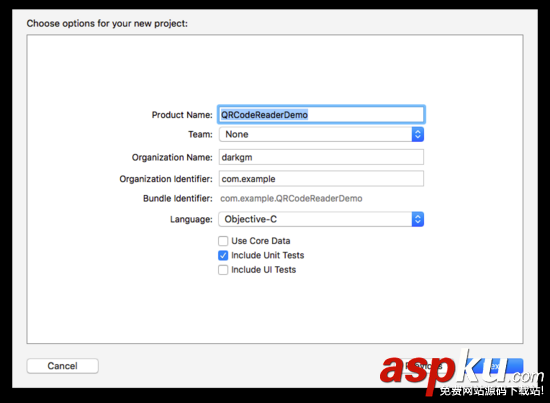

打開Xcode，創建一個新的項目（File/New/Project...），選擇iOS一欄下的Application中的Single View Application模版，然后點擊Next，填寫項目選項。在Product Name中填寫QRCodeReaderDemo，選擇Objective-C語言，點擊Next，選擇文件位置，并單擊Create創建項目。
2.2 構建界面

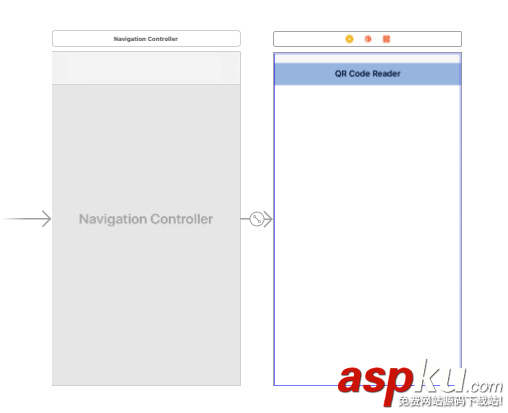

打開Main.storyboard文件，在當前控制器中嵌入導航控制器，并添加標題QR Code Reader：

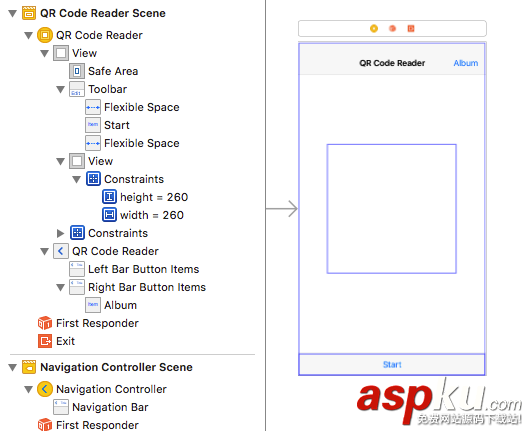

在視圖控制器中添加ToolBar、Flexible Space Bar Button Item、Bar Button Item、View，布局如下：
其中，各元素及作用：
創建一個名為ScanView的新文件（File/New/File…），它是UIView的子類。然后選中視圖控制器中間添加的View，將該視圖的類名更改為ScanView：

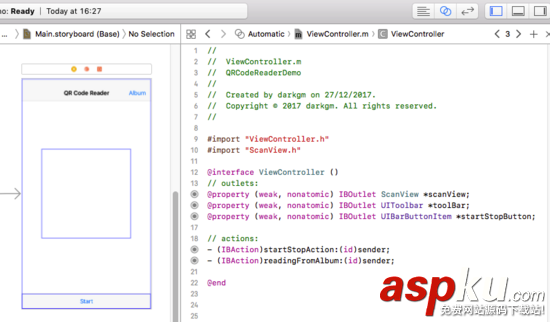

打開輔助編輯器，將storyboard中的元素連接到代碼中：
注意，需要在ViewController.m文件中導入ScanView.h文件。
2.3 添加代碼
2.3.1 掃描二維碼
首先在ViewController.h文件中導入AVFoundation框架：
#import <AVFoundation/AVFoundation.h>
切換到ViewController.m文件，添加AVCaptureMetadataOutputObjectsDelegate協議，并在接口部分添加下面的屬性：
@interface ViewController ()<AVCaptureMetadataOutputObjectsDelegate>// properties@property (assign, nonatomic) BOOL isReading;@property (strong, nonatomic) AVCaptureSession *captureSession;@property (strong, nonatomic) AVCaptureVideoPreviewLayer *previewLayer;
在viewDidLoad方法中添加下面代碼：
- (void)viewDidLoad{ [super viewDidLoad]; self.isReading = NO; self.captureSession = nil;}然后在實現部分添加startScanning方法和stopScanning方法及相關代碼：
- (void)startScanning{ self.captureSession = [[AVCaptureSession alloc] init]; // add input NSError *error; AVCaptureDevice *device = [AVCaptureDevice defaultDeviceWithMediaType:AVMediaTypeVideo]; AVCaptureDeviceInput *deviceInput = [[AVCaptureDeviceInput alloc] initWithDevice:device error:&error]; if (!deviceInput) { NSLog(@"%@", [error localizedDescription]); } [self.captureSession addInput:deviceInput]; // add output AVCaptureMetadataOutput *metadataOutput = [[AVCaptureMetadataOutput alloc] init]; [self.captureSession addOutput:metadataOutput]; // configure output dispatch_queue_t queue = dispatch_queue_create("MyQueue", NULL); [metadataOutput setMetadataObjectsDelegate:self queue:queue]; [metadataOutput setMetadataObjectTypes:@[AVMetadataObjectTypeQRCode]]; // configure previewLayer self.previewLayer = [[AVCaptureVideoPreviewLayer alloc] initWithSession:self.captureSession]; [self.previewLayer setVideoGravity:AVLayerVideoGravityResizeAspectFill]; [self.previewLayer setFrame:self.view.bounds]; [self.view.layer addSublayer:self.previewLayer]; // start scanning [self.captureSession startRunning];}- (void)stopScanning{ [self.captureSession stopRunning]; self.captureSession = nil; [self.previewLayer removeFromSuperlayer];}找到startStopAction:并在該方法中調用上面的方法：
- (IBAction)startStopAction:(id)sender{ if (!self.isReading) { [self startScanning]; [self.view bringSubviewToFront:self.toolBar]; [self.startStopButton setTitle:@"Stop"]; } else { [self stopScanning]; [self.startStopButton setTitle:@"Start"]; } self.isReading = !self.isReading;}至此，二維碼掃描相關的代碼已經完成，如果想要它能夠正常運行的話，還需要在Info.plist文件中添加NSCameraUsageDescription鍵及相應描述以訪問相機：

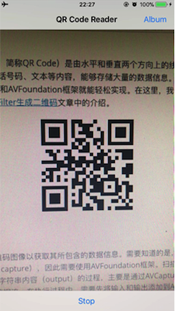

需要注意的是，現在只能掃描二維碼但是還不能讀取到二維碼中的內容，不過我們可以連接設備，運行試下：
2.3.2 讀取二維碼
讀取二維碼需要實現AVCaptureMetadataOutputObjectsDelegate協議的captureOutput:didOutputMetadataObjects:fromConnection:方法：
- (void)captureOutput:(AVCaptureOutput *)output didOutputMetadataObjects:(NSArray<__kindof AVMetadataObject *> *)metadataObjects fromConnection:(AVCaptureConnection *)connection{ if (metadataObjects != nil && metadataObjects.count > 0) { AVMetadataMachineReadableCodeObject *metadataObject = metadataObjects.firstObject; if ([[metadataObject type] isEqualToString:AVMetadataObjectTypeQRCode]) { NSString *message = [metadataObject stringValue]; [self performSelectorOnMainThread:@selector(displayMessage:) withObject:message waitUntilDone:NO]; [self performSelectorOnMainThread:@selector(stopScanning) withObject:nil waitUntilDone:NO]; [self.startStopButton performSelectorOnMainThread:@selector(setTitle:) withObject:@"Start" waitUntilDone:NO]; self.isReading = NO; } }}- (void)displayMessage:(NSString *)message{ UIViewController *vc = [[UIViewController alloc] init]; UITextView *textView = [[UITextView alloc] initWithFrame:vc.view.bounds]; [textView setText:message]; [textView setFont:[UIFont preferredFontForTextStyle:UIFontTextStyleBody]]; textView.editable = NO; [vc.view addSubview:textView]; [self.navigationController showViewController:vc sender:nil];}在這里我們將掃碼結果顯示在一個新的視圖中，如果你運行程序的話應該可以看到掃描的二維碼內容了。

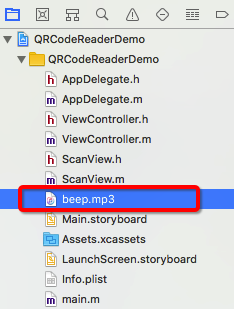

另外，為了使我們的應用更逼真，可以在掃描到二維碼信息時讓它播放聲音。這首先需要在項目中添加一個音頻文件：
然后在接口部分添加一個AVAudioPlayer對象的屬性：
@property (strong, nonatomic) AVAudioPlayer *audioPlayer;
在實現部分添加loadSound方法及代碼，并在viewDidLoad中調用該方法：
- (void)loadSound{ NSString *soundFilePath = [[NSBundle mainBundle] pathForResource:@"beep" ofType:@"mp3"]; NSURL *soundURL = [NSURL URLWithString:soundFilePath]; NSError *error; self.audioPlayer = [[AVAudioPlayer alloc] initWithContentsOfURL:soundURL error:&error]; if (error) { NSLog(@"Could not play sound file."); NSLog(@"%@", [error localizedDescription]); } else { [self.audioPlayer prepareToPlay]; }}- (void)viewDidLoad{ ... [self loadSound];}最后，在captureOutput:didOutputMetadataObjects:fromConnection:方法中添加下面的代碼來播放聲音：
- (void)captureOutput:(AVCaptureOutput *)output didOutputMetadataObjects:(NSArray<__kindof AVMetadataObject *> *)metadataObjects fromConnection:(AVCaptureConnection *)connection{ if (metadataObjects != nil && metadataObjects.count > 0) { AVMetadataMachineReadableCodeObject *metadataObject = metadataObjects.firstObject; if ([[metadataObject type] isEqualToString:AVMetadataObjectTypeQRCode]) { ... self.isReading = NO; // play sound if (self.audioPlayer) { [self.audioPlayer play]; } } }2.3.3 設置掃描框
目前點擊Start按鈕，整個視圖范圍都可以掃描二維碼?，F在，我們需要設置一個掃描框，以限制只有掃描框區域內的二維碼被讀取。在這里，將掃描區域設置為storyboard中添加的視圖，即scanView。
在實現部分找到startReading方法，添加下面的代碼：
- (void)startScanning{ // configure previewLayer ... // set the scanning area [[NSNotificationCenter defaultCenter] addObserverForName:AVCaptureInputPortFormatDescriptionDidChangeNotification object:nil queue:[NSOperationQueue mainQueue] usingBlock:^(NSNotification * _Nonnull note) { metadataOutput.rectOfInterest = [self.previewLayer metadataOutputRectOfInterestForRect:self.scanView.frame]; }]; // start scanning ...}需要注意的是，rectOfInterest屬性不能在設置 metadataOutput 時直接設置，而需要在AVCaptureInputPortFormatDescriptionDidChangeNotification通知里設置，否則 metadataOutputRectOfInterestForRect:方法會返回 (0, 0, 0, 0)。
為了讓掃描框更真實的顯示，我們需要自定義ScanView，為其繪制邊框、四角以及掃描線。
首先打開ScanView.m文件，在實現部分重寫initWithCoder:方法，為scanView設置透明的背景顏色：
- (instancetype)initWithCoder:(NSCoder *)aDecoder{ self = [super initWithCoder:aDecoder]; if (self) { self.backgroundColor = [UIColor clearColor]; } return self;}然后重寫drawRect:方法，為scanView繪制邊框和四角：
- (void)drawRect:(CGRect)rect{ CGContextRef context = UIGraphicsGetCurrentContext(); // 繪制白色邊框 CGContextAddRect(context, self.bounds); CGContextSetStrokeColorWithColor(context, [UIColor whiteColor].CGColor); CGContextSetLineWidth(context, 2.0); CGContextStrokePath(context); // 繪制四角： CGContextSetStrokeColorWithColor(context, [UIColor greenColor].CGColor); CGContextSetLineWidth(context, 5.0); // 左上角： CGContextMoveToPoint(context, 0, 30); CGContextAddLineToPoint(context, 0, 0); CGContextAddLineToPoint(context, 30, 0); CGContextStrokePath(context); // 右上角： CGContextMoveToPoint(context, self.bounds.size.width - 30, 0); CGContextAddLineToPoint(context, self.bounds.size.width, 0); CGContextAddLineToPoint(context, self.bounds.size.width, 30); CGContextStrokePath(context); // 右下角： CGContextMoveToPoint(context, self.bounds.size.width, self.bounds.size.height - 30); CGContextAddLineToPoint(context, self.bounds.size.width, self.bounds.size.height); CGContextAddLineToPoint(context, self.bounds.size.width - 30, self.bounds.size.height); CGContextStrokePath(context); // 左下角： CGContextMoveToPoint(context, 30, self.bounds.size.height); CGContextAddLineToPoint(context, 0, self.bounds.size.height); CGContextAddLineToPoint(context, 0, self.bounds.size.height - 30); CGContextStrokePath(context); }如果希望在掃描過程中看到剛才繪制的掃描框，還需要切換到ViewController.m文件，在startStopAction:方法中添加下面的代碼來顯示掃描框：

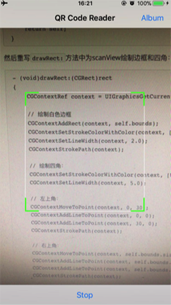

- (IBAction)startStopAction:(id)sender{ if (!self.isReading) { ... [self.view bringSubviewToFront:self.toolBar]; // display toolBar [self.view bringSubviewToFront:self.scanView]; // display scanView ... } ...}現在運行，你會看到下面的效果：
接下來我們繼續添加掃描線。
首先在ScanView.h文件的接口部分聲明一個NSTimer對象的屬性：
@property (nonatomic, strong) NSTimer *timer;
然后切換到ScanView.m文件，在實現部分添加loadScanLine方法及代碼，并在initWithCoder:方法中調用：
- (void)loadScanLine{ self.timer = [NSTimer scheduledTimerWithTimeInterval:3.0 repeats:YES block:^(NSTimer * _Nonnull timer) { UIView *lineView = [[UIView alloc] initWithFrame:CGRectMake(0, 0, self.bounds.size.width, 1.0)]; lineView.backgroundColor = [UIColor greenColor]; [self addSubview:lineView]; [UIView animateWithDuration:3.0 animations:^{ lineView.frame = CGRectMake(0, self.bounds.size.height, self.bounds.size.width, 2.0); } completion:^(BOOL finished) { [lineView removeFromSuperview]; }]; }];}- (instancetype)initWithCoder:(NSCoder *)aDecoder{ ... if (self) { ... [self loadScanLine]; } ...}然后切換到ViewController.m文件，在startStopAction:方法中添加下面代碼以啟用和暫停計時器：
- (IBAction)startStopAction:(id)sender{ if (!self.isReading) { ... [self.view bringSubviewToFront:self.scanView]; // display scanView self.scanView.timer.fireDate = [NSDate distantPast]; //start timer ... } else { [self stopScanning]; self.scanView.timer.fireDate = [NSDate distantFuture]; //stop timer ... } ...}最后，再在viewWillAppear:的重寫方法中添加下面代碼：

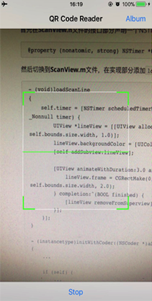

- (void)viewWillAppear:(BOOL)animated{ [super viewWillAppear:animated]; self.scanView.timer.fireDate = [NSDate distantFuture];}可以運行看下：
2.3.4 從圖片解析二維碼
從iOS 8開始，可以使用Core Image框架中的CIDetector解析圖片中的二維碼。在這個應用中，我們通過點擊Album按鈕，從相冊選取二維碼來解析。
在寫代碼之前，需要在Info.plist文件中添加NSPhotoLibraryAddUsageDescription鍵及相應描述以訪問相冊：
然后在ViewController.m文件中添加UIImagePickerControllerDelegate和UINavigationControllerDelegate協議：
在實現部分找到readingFromAlbum:方法，添加下面代碼以訪問相冊中的圖片：
- (IBAction)readingFromAlbum:(id)sender{ UIImagePickerController *picker = [[UIImagePickerController alloc] init]; picker.delegate = self; picker.sourceType = UIImagePickerControllerSourceTypePhotoLibrary; picker.allowsEditing = YES; [self presentViewController:picker animated:YES completion:nil];}然后實現UIImagePickerControllerDelegate的imagePickerController:didFinishPickingMediaWithInfo:方法以解析選取的二維碼圖片：
- (void)imagePickerController:(UIImagePickerController *)picker didFinishPickingMediaWithInfo:(NSDictionary<NSString *,id> *)info{ [picker dismissViewControllerAnimated:YES completion:nil]; UIImage *selectedImage = [info objectForKey:UIImagePickerControllerEditedImage]; CIImage *ciImage = [[CIImage alloc] initWithImage:selectedImage]; CIDetector *detector = [CIDetector detectorOfType:CIDetectorTypeQRCode context:nil options:@{CIDetectorAccuracy:CIDetectorAccuracyLow}]; NSArray *features = [detector featuresInImage:ciImage]; if (features.count > 0) { CIQRCodeFeature *feature = features.firstObject; NSString *message = feature.messageString; // display message [self displayMessage:message]; // play sound if (self.audioPlayer) { [self.audioPlayer play]; } }}現在可以運行試下從相冊選取二維碼來讀?。?/p>
上圖顯示的是在模擬器中運行的結果。
至此，我們的二維碼閱讀器已經全部完成，如果需要完整代碼，可以下載QRCodeReaderDemo查看。
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持VEVB武林網。
